Комплексное решение в приводной технике.

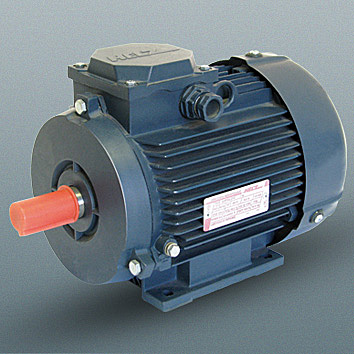

Электродвигатели асинхронные трехфазные серии АИС
Электродвигатели асинхронные трехфазные с привязкой мощности к установочно-присоедительным размерам по стандартам CENELEC предназначены для комплектации электроприводов различных механизмов. Рассчитаны для работы от сети переменного трехфазного тока.
Частота сети 50 и 60 Гц;
напряжение 220-660 В;
степень защиты электродвигателей IP54 (по заказу — IP55);
степень защиты токоввода IP55;
класс изоляции F.
Технические характеристики электродвигателей АИС при напряжении 380 В, частоте 50 Гц
|
Модель |
Мощность, кВт |
Частота обращения, об/мин |
Масса, кг (IM 1081) |
КПД, % |
Cos ? |
Мпуск /Мном |
Мmax /Мном |
Iпуск /Іном |
|
|
АИС 63 А2 |
0,18 |
3000 |
3,9 |
68,5 |
0,74 |
2,2 |
2,3 |
4,5 |
|
|
АИС 63 В2 |
0,25 |
3000 |
4,1 |
69 |
0,75 |
2,2 |
2,2 |
4,5 |
|
|
АИС 63 А4 |
0,12 |
1500 |
3,8 |
62 |
0,68 |
1,8 |
2 |
4 |
|
|
АИС 63 В4 |
0,18 |
1500 |
4,4 |
64 |
0,67 |
2 |
2 |
4 |
|
|
АИС 71 А2 |
0,37 |
3000 |
5,8 |
75 |
0,86 |
2,5 |
2,7 |
5,5 |
|
|
АИС 71 В2 |
0,55 |
3000 |
6,6 |
76 |
0,86 |
2,6 |
2,7 |
5,5 |
|
|
АИС 71 А4 |
0,25 |
1500 |
5,8 |
68,5 |
0,68 |
2,2 |
2,3 |
4 |
|
|
АИС 71 В4 |
0,37 |
1500 |
6,6 |
69 |
0,7 |
2,2 |
2,3 |
4 |
|
|
АИС 71 А6 |
0,18 |
1000 |
5,8 |
56,5 |
0,63 |
2 |
2,3 |
3 |
|
|
АИС 71 В6 |
0,25 |
1000 |
7 |
59 |
0,65 |
2 |
2,3 |
3 |
|
|
АИС 80 А2 |
0,75 |
3000 |
8,6 |
79 |
0,8 |
3,3 |
3,2 |
7 |
|
|
АИС 80 В2 |
1,1 |
3000 |
9,3 |
79,5 |
0,83 |
3,1 |
3,2 |
6,5 |
|
|
АИС 80 А4 |
0,55 |
1500 |
8,3 |
75,5 |
0,76 |
2,7 |
2,7 |
5 |
|
|
АИС 80 В4 |
0,75 |
1500 |
9,4 |
76 |
0,76 |
2,7 |
2,7 |
5 |
|
|
АИС 80 А6 |
0,37 |
1000 |
8,1 |
66 |
0,66 |
2,3 |
2,3 |
4,5 |
|
|
АИС 80 В6 |
0,55 |
1000 |
9,7 |
69 |
0,7 |
2,4 |
2,3 |
4,5 |
|
|
АИС 90 S2 |
1,5 |
3000 |
13 |
82,5 |
0,86 |
2,3 |
2,8 |
7 |
|
|
АИС 90 L2 |
2,2 |
3000 |
15 |
83,5 |
0,87 |
2,7 |
3,1 |
7,5 |
|
|
АИС 100 L2 |
3 |
3000 |
20 |
84 |
0,88 |
2,8 |
3 |
7,8 |
|
|
АИС 90 S4 |
1,1 |
1500 |
12,5 |
77,5 |
0,8 |
2,8 |
3 |
5,2 |
|
|
АИС 90 L4 |
1,5 |
1500 |
14,5 |
80 |
0,81 |
2,3 |
2,6 |
5,2 |
|
|
АИС 100 LA4 |
2,2 |
1500 |
19,5 |
82,5 |
0,81 |
2,5 |
2,9 |
6,4 |
|
|
АИС 100 LB4 |
3 |
1500 |
21,3 |
82 |
0,84 |
2,2 |
2,6 |
7 |
|
|
АИС 90 S6 |
0,75 |
1000 |
13 |
71,5 |
0,71 |
2,5 |
2,6 |
4,5 |
|
|
АИС 90 L6 |
1,1 |
1000 |
15,5 |
75,5 |
0,71 |
2,5 |
2,6 |
4,5 |
|
|
АИС 100 L6 |
1,5 |
1000 |
20 |
78,5 |
0,72 |
2,4 |
2,7 |
5,1 |
|
|
АИС 90 S8 |
0,37 |
750 |
13 |
63,5 |
0,57 |
2,4 |
2,5 |
3,5 |
|
|
АИС 90 L8 |
0,55 |
750 |
13,5 |
65 |
0,59 |
2,1 |
2,2 |
3,5 |
|
|
АИС 100 LA8 |
0,75 |
750 |
17,5 |
73 |
0,7 |
1,6 |
2,2 |
4 |
|
|
АИС 100 LB8 |
1,1 |
750 |
20,5 |
75 |
0,68 |
1,6 |
2,2 |
4 |
|
|
АИС 112 L2 |
5,5 |
3000 |
33 |
88,5 |
0,88 |
2,4 |
2,7 |
8 |
|
|
АИС 112 L4 |
4 |
1500 |
31 |
85 |
0,81 |
2,4 |
2,8 |
6,5 |
|
|
АИС 112 М6 |
2,2 |
1000 |
29,1 |
82 |
0,74 |
2,3 |
2,4 |
5,5 |
|
|
многоскоростные |
|
||||||||
|
АИС 90 S4/2 |
1,12/1,5 |
1500/3000 |
12,2 |
74,0/73,0 |
0,78/0,86 |
1,9/1,9 |
2,2/2,0 |
5,0/5,0 |
|
|
АИС 90 L4/2 |
1,5/2,0 |
1500/3000 |
14,7 |
75,0/75,0 |
0,79/0,86 |
2,0/2,0 |
2,0/2,1 |
5,0/5,0 |
|
|
АИС 100 LA4/2 |
2,2/2,65 |
1500/3000 |
19,9 |
79,0/78,0 |
0,83/0,86 |
1,9/2,0 |
2,4/2,4 |
6,0/6,0 |
|
|
АИС 100 LA6/4 |
1,32/1,6 |
1000/1500 |
20,6 |
74,0/74,0 |
0,68/0,85 |
2,3/1,6 |
2,5/2,1 |
5,0/5,5 |
|
|
АИС 100 LA8/4 |
0,8/1,32 |
750/1500 |
19,5 |
62,0/75,0 |
0,60/0,86 |
1,7/1,5 |
2,0/2,0 |
3,0/5,0 |
|
Возможные исполнения электродвигателей АИС:
1) по способу монтажа
- на лапах (IM 1081);
- фланцевое (IM 3081, 3681);
- комбинированное (IM 2081, 2181);
- со вторым свободным концом вала (IM 1082, 2082, 2182, 3082, 3682) по ГОСТ 2479-79;
2) климатические
- умеренный климат (У2, У3);
- тропическое (Т2) по ГОСТ 15150-69;
3) специальные исполнения
- со встроенной температурной защитой (Б);
- повышенной точности (П).
