Мотор-редуктор 2МЧ

Мотор-редуктор червячный одноступенчатый  тип 2МЧ



Основные технические характеристики



2МЧ-40

Передаточное число

Номинальная частота вращения входного

вала, об/мин

Номинальная частота вращения выходного вала, об/мин

Номинальный крутящий момент на выходном валу при непрерывном режиме работы 100%, Н*м

КПД в непрерывном режиме с ПВ, 100%,

не менее

Мощность двигателя,

кВт

Типоразмер двигателя



8

1500

180

28

0,87

0,55

АИР71А4

1000

112

30

0,86

0,37

АИР71А6

750

90

31

0,85

0,37

АИР80А8

10

1500

140

28

0,85

0,55

АИР71А4

1000

90

30

0,83

0,37

АИР71А6

750

71

31

0,83

0,25

АИР71В8

12,5

1500

112

28

0,83

0,55

АИР71А4

1000

71

27

0,82

0,25

АИР63В6

750

56

28

0,81

0,25

АИР71В8

16

1500

90

29

0,81

0,37

АИР63В4

1000

56

31

0,79

0,25

АИР63В6

750

45

31

0,77

0,18

АИР63В8

20

1500

71

29

0,76

0,25

АИР63А4

1000

45

31

0,74

0,25

АИР63В6

750

35,5

31

0,72

0,18

АИР63В8

25

1500

56

26

0,73

0,25

АИР63А4

1000

35,5

27

0,71

0,18

АИР63А6

750

28

27

0,70

0,18

АИР63В8

31,5

1500

45

30

0,70

0,25

АИР63А4

1000

28

31

0,67

0,18

АИР63А6

750

22,4

31

0,65

0,18

АИР63В8

40

1500

35,5

30

0,63

0,18

АИР56В4

1000

22,4

31

0,60

0,18

АИР63А6

750

18

31

0,58

0,18

АИР63В8

50

1500

28

28

0,60

0,18

АИР56В4

1000

18

29

0,57

0,18

АИР63А6

750

14

29

0,54

0,18

АИР63В8

63

1500

22,4

27

0,58

0,12

АИР56А4

1000

14

28

0,54

0,18

АИР63А6

750

11,4

28

0,52

0,18

АИР63В8

2МЧ-63

8

1500

180

107

0,89

2,2

АИР90L4

1000

112

109

0,87

1,5

АИР90L6

750

90

115

0,86

1,1

АИР90LB8

10

1500

140

102

0,88

1,5

АИР80B4

1000

90

104

0,86

1,1

АИР80B6

750

71

110

0,86

1,1

АИР90LB8

12,5

1500

112

95

0,88

1,1

АИР80A4

1000

71

100

0,85

1,1

АИР80B6

750

56

105

0,85

0,75

АИР90LA8

16

1500

90

110

0,84

1,1

АИР80A4

1000

56

112

0,81

1,1

АИР80B6

750

45

118

0,80

0,75

АИР90LA8

20

1500

71

104

0,83

1,1

АИР80A4

1000

45

106

0,80

0,75

АИР80A6

750

35,5

110

0,79

0,55

АИР80B8

25

1500

56

97

0,81

0,75

АИР71B4

1000

35,5

105

0,77

0,55

АИР71B6

750

28

110

0,76

0,55

АИР80B8

31,5

1500

45

115

0,74

0,75

АИР71B4

1000

28

117

0,69

0,55

АИР71B6

750

22,4

118

0,68

0,55

АИР80B8

40

1500

35,5

110

0,73

0,55

АИР71A4

1000

22,4

112

0,68

0,55

АИР71B6

750

18

114

0,67

0,37

АИР80A8

50

1500

28

102

0,68

0,55

АИР71A4

1000

18

105

0,64

0,37

АИР71A6

750

14

110

0,64

0,25

АИР71B8

63

1500

22,4

95

0,62

0,37

АИР63B4

1000

14

100

0,61

0,25

АИР63B6

750

11,4

102

0,60

0,18

АИР63В8

80

1500

18

85

0,60

0,25

АИР63A4

1000

11,4

87

0,57

0,18

АИР63A6

750

9

90

0,54

0,18

АИР63В8

2МЧ-80

8

1500

180

208

0,90

4,0

АИР100L4

1000

112

211

0,89

3,0

АИР112MA6

750

90

215

0,88

2,2

АИР112MA8

10

1500

140

194

0,89

3,0

АИР100S4

1000

90

206

0,88

2,2

АИР100L6

750

71

210

0,87

1,5

АИР100L8

12,5

1500

112

202

0,88

3,0

АИР100S4

1000

71

209

0,86

2,2

АИР100L6

750

56

213

0,85

1,5

АИР100L8

16

1500

90

205

0,85

2,2

АИР90L4

1000

56

214

0,84

1,5

АИР90L6

750

45

218

0,82

1,1

АИР90LB8

20

1500

71

195

0,83

2,2

АИР90L4

1000

45

210

0,80

1,5

АИР90L6

750

35,5

214

0,78

1,1

АИР90LB8

25

1500

56

197

0,82

1,5

АИР80B4

1000

35,5

212

0,78

1,1

АИР80B6

750

28

216

0,77

1,1

АИР90LB8

31,5

1500

45

230

0,77

1,5

АИР80B4

1000

28

232

0,74

1,1

АИР80B6

750

22,4

234

0,71

0,75

АИР90LA8

40

1500

35,5

200

0,72

1,1

АИР80A4

1000

22,4

211

0,70

0,75

АИР80A6

750

18

214

0,66

0,55

АИР80B8

50

1500

28

210

0,71

1,1

АИР80A4

1000

18

214

0,66

0,75

АИР80A6

750

14

218

0,65

0,55

АИР80B8

63

1500

22,4

200

0,64

0,75

АИР71B4

1000

14

211

0,60

0,55

АИР71B6

750

11,4

215

0,62

0,55

АИР80B8

80

1500

18

170

0,61

0,55

АИР71A4

1000

11,4

172

0,55

0,37

АИР71A6

750

9

174

0,54

0,37

АИР80A8



Габаритные и присоединительные размеры мотор-редуктора 2МЧ-40, 2МЧ-63,  2МЧ-80



 МЧ40-80



Мотор-редуктор

Aw

A

B

B 1

B 2

B 3

B 4

H

H 1

H 2

L 1

L 2

L 3

d

L

D

не более

2МЧ-40

40

105

120

100

140

164

100

180

112

37

100

150

180

13

260

200

2МЧ-63

63

150

145

125

165

197

120

232

145

40

135

180

220

13

350

250

2МЧ-80

80

180

165

140

185

212

145

267

172

42

160

225

260

15

420

250

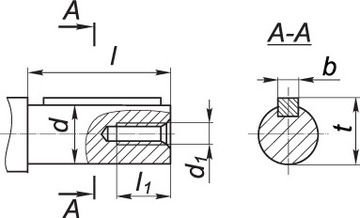

Присоединительные размеры цилиндрических валов мотор-редуктора 2МЧ-40; 2МЧ-63, 2МЧ-80



 МЧ40-801



Мотор-редуктор

d

d 1

l

l 1

b

t

2МЧ-40

18к6

М5

28 (40)

15

6

20,5

2МЧ-63

28к6

М8

60 (42)

20

8

31

2МЧ-80

35к6

М8

80 (58)

20

10

38



Присоединительные размеры полых валов мотор-редуктора 2МЧ-40, 2МЧ-63; 2МЧ-80



 МЧ40-802



Мотор-редуктор

d

d 1

l

l 1

b

t

D х m х H8

2МЧ-40

23

18

112

72

6

20,8

22 х 1,5 х H8

2МЧ-63

33

28

108

68

8

31,1

32 х 1,5 х H8

2МЧ-80

41

35

116

66

10

38,3

40 х 1,5 х H8



Варианты сборки мотор-редуктора 2МЧ-40, 2МЧ-63, 2МЧ-80



МЧ40-803



Варианты расположения червячной пары мотор-редуктора 2МЧ-40, 2МЧ-63, 2МЧ-80



 МЧ40-804



Пример записи условного обозначения:



2МЧ-40-56/25-51-1-2-У3, ТУУ 28.1-37359296-001:2013

2МЧ – тип мотор-редуктора;

40 – межосевое расстояние выходной ступени;

56 – номинальная частота вращения выходного вала, об/мин;

25 – передаточное число редуктора;

51 – исполнение в соответствии с вариантом сборки согласно ГОСТ 20373 – 94;

1 – вариант расположения червячной пары;

2 – вариант расположения лап;

У – климатическое исполнение согласно ГОСТ 15150-69;

3 – категория размещения согласно ГОСТ 15150-69.
