Мотор-редуктор 2МВз

Мотор-редуктор волновой зубчатый типа 2МВз



Основные технические характеристики



Тип редуктора

Номинальная частота вращения выходного вала, об/мин

Номинальный крутящий момент на выходном валу, Н·м

КПД

Масса, кг (не более)

Двигатель

Тип

Мощность кВт

2МВз-63

9,0

80

0,87

7,5

АИР56А4

0,12

12,0

71

АИР56А4

0,12

16,0

67

АИР56А4

0,12

18,0

56

АИР56А4

0,12

35,5

40

АИР56А2

0,18

2МВз-80

7,1

180

0,87

12,5

АИР63А4

0,25

9,0

160

АИР63А4

0,25

12,0

160

АИР63А4

0,25

16,0

150

АИР63А4

0,25

18,0

110

АИР63А4

0,25

35,5

80

АИР63А2

0,37

2МВз-160

6,3

1250

0,87

54

АИР80А4

1,1

7,1

1250

АИР80А4

1,1

9,0

1250

АИР80А4

1,1

12,0

1125

55

АИР80В4

1,5

16,0

1120

АИР80В4

1,5

18,0

880

АИР80В4

1,5

35,5

630

56

АИР80В2

2,2

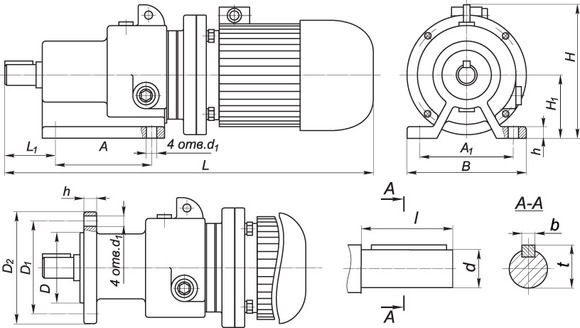

Габаритные и присоединительные размеры мотор-редуктор 2МВз



 МВз



Тип редуктора

А

А 1

B

D

D 1

D 2

H

H 1

L

L 1

d

d 1

h

l

b

t

2МВз-63

80

135

160

80

110

140

165

70

365

70

22

13

15

36

6

24,5

2МВз-80

130

155

190

100

130

160

200

80

430

85

28

15

15

60

8

31

2МВз-160

210

220

270

180

215

250

285

125

705

145

55

19

25

110

16

59



Конструктивное исполнение мотор-редуктора по способу монтажа

 2078_2_0

Пример условного обозначения мотор-редуктора при заказе:



МВЗ-160-16-G110-Ц-У3, ТУУ 28.1-37359296-001:2013

где МВз — тип мотор-редуктора;

160 — внутренний диаметр гибкого колеса, мм;

16 — частота вращения выходного вала, об/мин;

G110 — конструктивное исполнение по способу монтажа;

Ц — вариант исполнения выходного вала;

У3 — климатическое исполнение и категория размещения.
