Редуктор 1Ц2У-100…250

Редуктор двухступенчатый узкий горизонтальный тип 1Ц2У

Основные технические характеристики

Наименование показателя				Типоразмер редуктора
Наименование показателя				1Ц2У-100	1Ц2У-125	1Ц2У-160	1Ц2У-200	1Ц2У-250
передаточные числа				8; 10; 12,5; 16; 20; 25; 31,5; 40
Номинальный крутящий момент на выходном валу при длительной работе с постоянной нагрузкой, Н·м			Н	315	630	1250	2500	5000
Номинальный крутящий момент на выходном валу при работе редуктора в повторно-кратко временных режимах, Н·м			Т	315	630	1600	3150	6300
			С			2000	4000	8000
			Л			2500	5000	10 000
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части, Н	Входного вала		Н	500	750	1000	2240	3150
			Т			1150	2500	3550
			С			1280	2800	4000
			Л			1450	3150	4500
	Выходного вала		Н	4500	6300	9000	12500	18000
			Т	4500	6300	10 000	14 000	20 000
			С			11 200	16 000	22 400
			Л			12 500	18 000	25 000
Коэффициент полезного действия, не менее				0,97
Масса редуктора, не более, кг		С чугунным корпусом		-	-	95	170	310
Масса редуктора, не более, кг		С алюминиевым корпусом		21	31,5	57	-	-

Л – лёгкий ПВ = 15 %; С — средний ПВ = 25 %; Т — тяжёлый ПВ = 40 %; Н — непрерывный ПВ = 100 %.

Габаритные и присоединительные размеры редукторов 1Ц2У

Присоединительные размеры конических валов редукторов 1Ц2У

Присоединительные размеры цилиндрических валов редукторов 1Ц2У

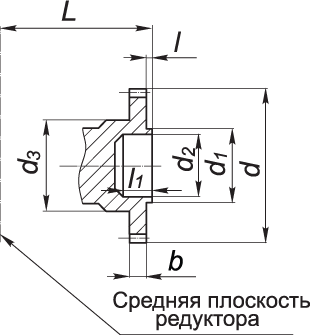

Присоединительные размеры тихоходного вала в виде зубчатой полумуфты

Варианты сборки редукторов 1Ц2У

Пример условного обозначения редуктора при заказе:

1Ц2У-100-31,5-12-У3, ТУУ 28.1-373,59296:002-2013

где: 1Ц2У — тип редуктора;

100 — межосевое расстояние тихоходной ступени, мм;

31,5 — номинальное передаточное число;

12 — вариант сборки;

У3 — климатическое исполнение и категория размещения.
