Редуктор цилиндрический трехступенчатый горизонтальный тип 1Ц3У
Основные технические характеристики
|
Типоразмер редуктора |
1Ц3У-160 |
1Ц3У-200 |
1Ц3У-250 |
||
|
Номинальное передаточное отношение, i |
31,5; 40; 45; 50; 56; 63; 80; 100; 125; 200 |
||||
|
Номинальный крутящий момент на выходном валу, Н?м, при непрерывном (Н) режиме работы (ПВ=100%) |
1250 |
2500 |
5000 |
||
|
Номинальный крутящий момент на выходном валу, Н?м, при работе в повторно-кратковременных режимах |
Тяжелый (Т) (ПВ 40%) |
1600 |
3150 |
6300 |
|
|
Средний (С) ( ПВ 25%) |
2000 |
4000 |
8000 |
||
|
Легкий (Л) (ПВ 15%) |
2500 |
5000 |
10000 |
||
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходный |
Непрерывный (Н) (ПВ 100%) |
630 |
1250 |
2240 |
|
Тяжелый (Т) (ПВ 40%) |
710 |
1400 |
2500 |
||
|
Средний (С) ( ПВ 25%) |
800 |
1600 |
2800 |
||
|
Легкий (Л) (ПВ 15%) |
900 |
1800 |
3150 |
||
|
тихоходный |
Непрерывный (Н) (ПВ 100%) |
9000 |
12500 |
18000 |
|
|
Тяжелый (Т) (ПВ 40%) |
10000 |
14000 |
20000 |
||
|
Средний (С) ( ПВ 25%) |
11200 |
16000 |
22400 |
||
|
Легкий (Л) (ПВ 15%) |
12500 |
25000 |
|||
|
Масса, кг |
с чугунным корпусом |
110 |
190 |
335 |
|
|
с алюминиевым корпусом |
64 |
||||

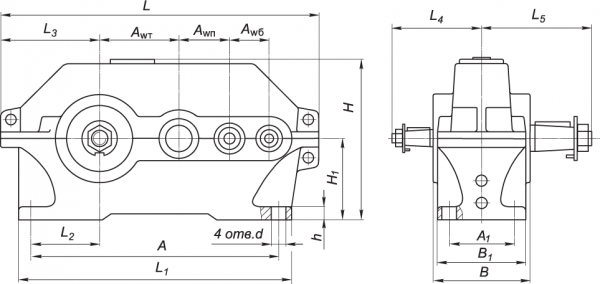

Габаритные и присоединительные размеры редукторов 1Ц3У
|
Редуктор |
Aw т |
Aw п |
Aw б |
A |
A 1 |
B |
B 1 |
H |
H 1 |
h |
L |
L 1 |
L 2 |
L 3 |
L 4 |
L 5 |
d |
|
1Ц3У-160 |
160 |
100 |
80 |
475 |
140 |
206 |
195 |
345 |
170 |
32 |
630 |
530 |
135 |
195 |
160 |
224 |
24 |
|
1Ц3У-200 |
200 |
125 |
100 |
580 |
165 |
243 |
230 |
425 |
212 |
36 |
775 |
650 |
165 |
236 |
190 |
280 |
24 |
|
1Ц3У-250 |
250 |
160 |
125 |
750 |
218 |
290 |
280 |
530 |
265 |
36 |
950 |
825 |
212 |
290 |
236 |
335 |
28 |

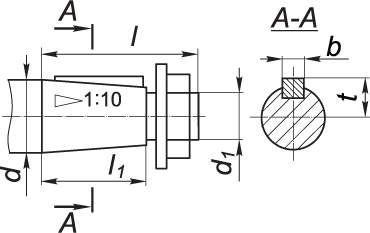

Присоединительные размеры конических валов редукторов 1Ц3У
|
Редуктор |
быстроходный вал |
тихоходный вал |
||||||||||
|
d |
d 1 |
l |
l 1 |
b |
t |
d |
d 1 |
l |
l 1 |
b |
t |
|
|
1Ц3У-160 |
20 |
М12х1,25 |
50 |
36 |
4 |
10,6 |
55 |
М36х3,0 |
110 |
82 |
14 |
28,95 |
|
1Ц3У-200 |
25 |
М16х1,5 |
60 |
42 |
5 |
13,45 |
70 |
М48х3,0 |
140 |
105 |
18 |
36,38 |
|
1Ц3У-250 |
30 |
М20х1,5 |
80 |
58 |
5 |
15,55 |
90 |
М64х4,0 |
170 |
130 |
22 |
46,75 |

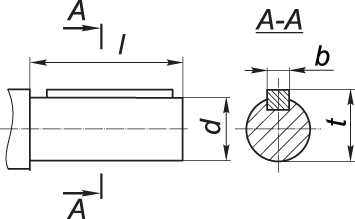

Присоединительные размеры цилиндрических валов редукторов 1Ц3У
|
Редуктор |
быстроходный вал |
тихоходный вал |
||||||
|
d |
l |
b |
t |
d |
l |
b |
t |
|
|
1Ц3У-160 |
18k6 |
36 |
6 |
20,5 |
50m6 |
105 |
14 |
53,5 |
|
1Ц3У-200 |
22k6 |
42 |
6 |
24,5 |
65m6 |
105 |
18 |
69 |
|
1Ц3У-250 |
25k6 |
58 |
8 |
28 |
85m6 |
170 |
22 |
90 |

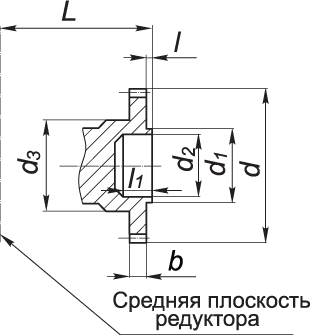

Присоединительные размеры тихоходного вала в виде зубчатой муфты
|
Редуктор |
b |
d |
d 1 |
d 2 |
d 3 |
L |
l |
l 1 |
Зацепление |
|
|
m |
z |
|||||||||
|
1Ц3У-160 |
20 |
168 |
90 |
72F8 |
95 |
170 |
9 |
38 |
4 |
40 |
|
1Ц3У-200 |
25 |
210 |
100 |
80F8 |
105 |
197 |
10 |
50 |
5 |
40 |
|
1Ц3У-250 |
30 |
232 |
150 |
120F8 |
170 |
236 |
10 |
50 |
4 |
56 |

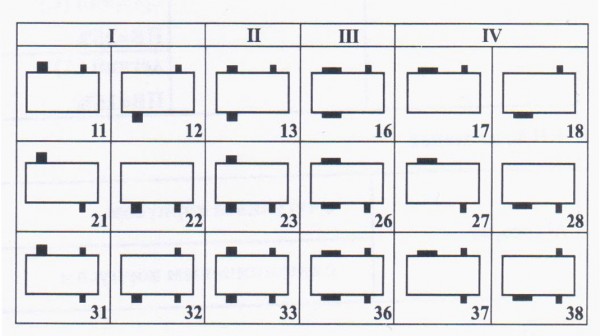

Варианты сборки редукторов
I - с концами валов под муфты, в виде части зубчатой муфты;
II — с концами валов под муфты;

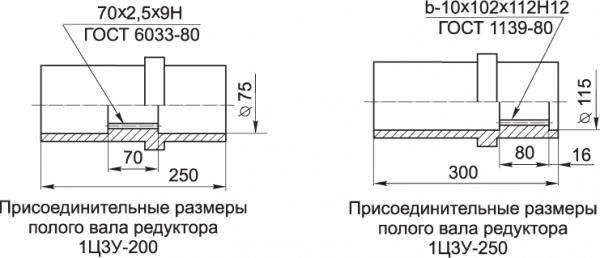

III — с полым выходным валом с симметричным расположением шлицев;
IV — с полым выходным валом с несимметричным расположением шлицев.
Пример записи условного обозначения:
1Ц3У-250-80-12-Ц-М-У3, ТУУ 28.1-37359296:002-2013
где: 1Ц3У — тип редуктора;
250 — межосевое расстояние тихоходной ступени, мм;
80 - номинальное передаточное число;
12 — вариант сборки;
М – исполнение конца вала в виде зубчатой муфты*;
Ц – цилиндрический конец вала;
У3 — климатическое исполнение и категория размещения.
* Для исполнения конца выходного вала в виде зубчатой муфты обозначается буквой М, с паразитной шестерней добавляется буква Ш; исполнение с коническим концом вала не обозначается; Ц – цилиндрический конец вала; П- полый.
