Редуктор цилиндрический одноступенчатый горизонтальный типа 1ЦУ
Основные технические характеристики
|
Типоразмер редуктора |
1ЦУ-100 |
1ЦУ-160 |
1ЦУ-200 |
1ЦУ-250 |
||
|
Номинальное передаточное отношение, i |
2; 2,5; 3,15; 4; 5; 6,3 |
|||||
|
Номинальный крутящий момент на выходном валу, Н?м, при непрерывном (Н) режиме работы (ПВ=100%) |
315 |
1250 |
2500 |
5000 |
||
|
Номинальный крутящий момент на выходном валу, Н?м, при работе в повторно-кратковременных режимах |
Легкий (Л) (ПВ 15%) |
315 |
1250 |
2500 |
5000 |
|
|
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н |
быстроходный |
Непрерывный (Н) (ПВ 100%) |
630 |
1250 |
2800 |
4000 |
|
Тяжелый (Т) (ПВ 40%) |
||||||
|
Средний (С) ( ПВ 25%) |
||||||
|
Легкий (Л) (ПВ 15%) |
||||||
|
тихоходный |
Непрерывный (Н) (ПВ 100%) |
2240 |
4500 |
6300 |
9000 |
|
|
Тяжелый (Т) (ПВ 40%) |
||||||
|
Средний (С) ( ПВ 25%) |
||||||
|
Легкий (Л) (ПВ 15%) |
||||||
|
Масса, кг |
с чугунным корпусом |
27 |
78 |
135 |
250 |
|
|
с алюминиевым корпусом |
||||||

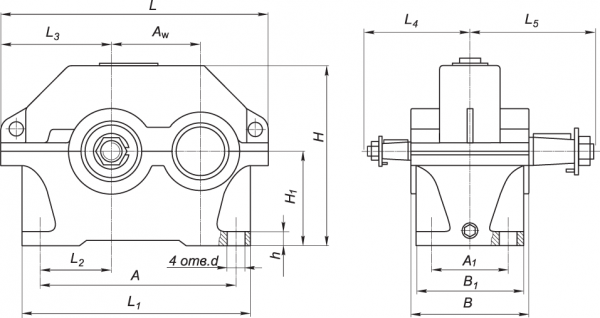

Габаритные и присоединительные размеры редукторов 1ЦУ
|
Редуктор |
Aw |
A |
A 1 |
B |
B 1 |
H |
H 1 |
h |
L |
L 1 |
L 2 |
L 3 |
L 4 |
L 5 |
d |
|
1ЦУ-100 |
100 |
224 |
95 |
140 |
132 |
224 |
112 |
22 |
315 |
265 |
85 |
132 |
136 |
155 |
15 |
|
1ЦУ-160 |
160 |
355 |
125 |
185 |
175 |
335 |
170 |
28 |
475 |
405 |
136 |
195 |
218 |
218 |
24 |
|
1ЦУ-200 |
200 |
437 |
165 |
212 |
200 |
425 |
212 |
36 |
670 |
580 |
165 |
236 |
230 |
265 |
24 |
|
1ЦУ-250 |
250 |
545 |
185 |
265 |
250 |
530 |
265 |
40 |
710 |
615 |
212 |
290 |
280 |
315 |
28 |

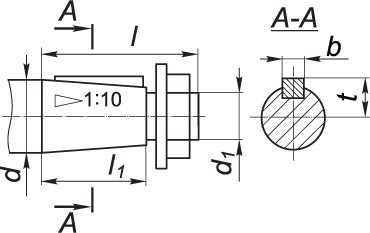

Присоединительные размеры выходных валов редукторов 1ЦУ
|
Редуктор |
быстроходный вал |
тихоходный вал |
||||||||||
|
d |
d 1 |
l |
l 1 |
b |
t |
d |
d 1 |
l |
l 1 |
b |
t |
|
|
1ЦУ-100 |
25 |
М16х1,5 |
60 |
42 |
5 |
13,45 |
35 |
М20х1,5 |
80 |
58 |
6 |
18,55 |
|
1ЦУ-160 |
45 |
М30х2,0 |
110 |
82 |
12 |
23,45 |
55 |
М36х3,0 |
110 |
82 |
14 |
28,95 |
|
1ЦУ-200 |
55 |
М36х3,0 |
110 |
82 |
14 |
28,95 |
70 |
М48х3,0 |
140 |
105 |
18 |
36,38 |
|
1ЦУ-250 |
70 |
М48х3,0 |
140 |
105 |
18 |
36,38 |
90 |
М64х4,0 |
170 |
130 |
22 |
46,75 |
Варианты сборки редукторов
Примеры условного обозначения редуктора при заказе:
1ЦУ-100-6,3-12-У3, ТУУ 28.1-37359296.002-2013
где: 1ЦУ — тип редуктора;
100 — межосевое расстояние, мм;
6,3 — номинальное передаточное число;
12 — вариант сборки;
У3 — климатическое исполнение и категория размещения.
