Редуктор Ч-100…160

Редуктор червячный одноступенчатый тип Ч-100, Ч-125, Ч-160



Основные технические характеристики



Типоразмер редуктора

Передаточное

число

n, об/мин

Допустимая радиальная
консольная нагрузка,
приложенная к середине
входного вала, Н

Допустимая радиальная
консольная нагрузка,
приложенная к середине
выходного вала, Н

750

1000

1500

Номинальный крутящий момент,

Н*м

КПД

Номинальный крутящий момент,

Н*м

КПД

Номинальный крутящий момент, Н*м

КПД

Ч-100



8

515

0,90

462

0,91

387

0,92

800

5500

10

500

0,89

450

0,90

375

0,91

12.5

515

0,88

462

0,90

387

0,90

16

500

0,85

450

0,86

387

0,88

20

487

0,81

437

0,84

375

0,86

800

5500

25

475

0,80

437

0,83

375

0,85

31.5

515

0,74

475

0,75

412

0,79

40

475

0,70

437

0,72

387

0,75

50

475

0,69

437

0,71

387

0,74

63

375

0,60

345

0,63

315

0,66

80

355

0,58

335

0,60

300

0,63

Ч-125



8

850

0,91

750

0,92

650

0,93

1200

8000

10

825

0,90

725

0,91

630

0,92

12.5

825

0,89

725

0,90

630

0,91

16

850

0,86

750

0,86

670

0,88

20

825

0,84

750

0,85

650

0,87

25

775

0,82

700

0,83

615

0,85

31.5

1000

0,75

900

0,77

800

0,80

40

850

0,72

775

0,74

690

0,78

50

800

0,70

725

0,72

650

0,75

63

750

0,66

700

0,69

615

0,72

80

650

0,60

600

0,63

530

0,66

Ч-160



8

1600

0,91

1450

0,93

1250

0,94

1600

11000

10

1500

0,91

1320

0,92

1150

0,93

12.5

1500

0,90

1320

0,91

1150

0,92

16

1800

0,87

1600

0,88

1400

0,90

20

1500

0,83

1320

0,85

1150

0,87

25

1400

0,81

1320

0,84

1120

0,86

31.5

2000

0,79

1800

0,80

1600

0,83

40

1600

0,73

1450

0,76

1250

0,79

50

1450

0,71

1320

0,73

1180

0,75

63

1320

0,69

1250

0,71

1090

0,74

80

1320

0,64

1250

0,68

1090

0,71

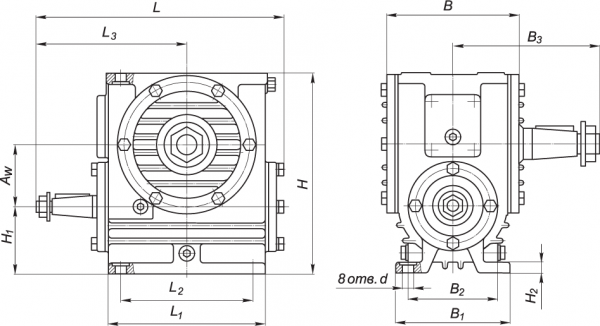

Габаритные и присоединительные размеры редуктора Ч-100, Ч-125, Ч-160



 Ч100



Редуктор

Aw

B

B 1

B 2

B 3

H

H 1

H 2

L

L 1

L 2

L 3

d

Ч-100

100

194

175

140

225

312

100

18

373

240

200

225

19

Ч-125

125

243

230

190

230

396

111

22

437

275

230

261

19

Ч-160

160

282

280

230

280

500

140

30

551

350

300

345

22

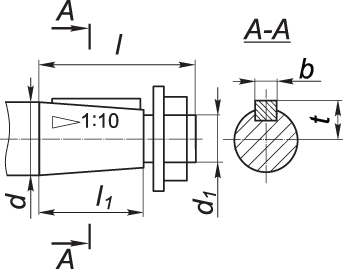

Присоединительные размеры быстроходного вала редуктора Ч-100, Ч-125, Ч-160



 Ч1001



Редуктор

d

d 1

l

l 1

b

t

Ч-100

32

М20х1,5

80

58

6

17,05

Ч-125

32

М20х1,5

80

58

6

17,05

Ч-160

40

М24х2,0

110

82

10

20,95

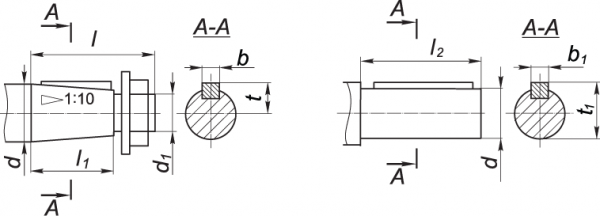

Присоединительные размеры тихоходного вала редуктора Ч-100, Ч-125, Ч-160



 Ч1002



Редуктор

d

d 1

l

l 1

l 2

b

t

b 1

t 1

Ч-100

45

М30х2,0

110

82

90

12

23,45

14

48,5

Ч-125

55

М36х3,0

110

82

110

14

28,95

16

59

Ч-160

70

М48х3,0

140

105

140

18

36,375

20

74,5



Присоединительные размеры полых валов редуктора Ч-100, Ч-125, Ч-160



 МЧ2-3



Редуктор

d

d 1

l

l 1

b

t

D х m х H8

Ч-100

46

35

205

90

10

38,3

45 х 2,0 х Н8

Ч-125

60

40

230

110

12

43,3

55 х 2,5 х Н8

Ч-160

72

60

275

130

18

64,4

70 х 2,5 х Н8



Варианты сборки редуктора



 МЧ40-803



Вариант расположения червячной пары



 МЧ40-804



Пример условного обозначения при заказе:



Ч-160-31,5-52-1-У3, ТУУ 28.1-37359296-002:2013

где: Ч — тип редуктора;

160 — межосевое расстояние, мм;

31,5 — номинальное передаточное число;

52 — вариант сборки;

1 — вариант расположения червячной пары;

У3 — климатическое исполнение и категория размещения.
