Редуктор коническо-цилиндрический двухступенчатый тип КЦ1
Основные технические характеристики
|
Типоразмер редуктора |
КЦ1 200 |
КЦ1-250 |
КЦ-300 |
||||||||||||||
|
Номинальное передаточное отношение |
6,3 |
10 |
14 |
20 |
28 |
6,3 |
10 |
14 |
20 |
28 |
6,3 |
10 |
14 |
20 |
28 |
||
|
Фактическое передаточное отношение |
6,29 |
9,65 |
13,6 |
19,3 |
27,3 |
6,29 |
9,65 |
13,6 |
19,3 |
27,3 |
6,29 |
9,65 |
13,6 |
19,3 |
27,3 |
||
|
Допускаемая радиальная консольная нагрузка, Н |
Входной |
600 |
600 |
900 |
1200 |
1400 |
1200 |
1500 |
2000 |
2300 |
2500 |
1200 |
1200 |
1350 |
1900 |
2300 |
|
|
Выходной |
5150 |
5600 |
5600 |
6150 |
6500 |
5600 |
7000 |
7000 |
8250 |
8750 |
13200 |
13200 |
11500 |
12800 |
12800 |
||
|
Допускаемый крутячий момент на выходном валу, Нм |
Частота вращения входного вала, об/мин. |
600 |
560 |
800 |
780 |
650 |
530 |
1300 |
1650 |
1550 |
1300 |
1020 |
1300 |
2000 |
2600 |
2200 |
1750 |
|
1000 |
490 |
750 |
750 |
650 |
530 |
1200 |
1550 |
1450 |
1250 |
1000 |
1200 |
1850 |
2450 |
1250 |
1000 |
||
|
1500 |
460 |
710 |
710 |
630 |
530 |
1120 |
1400 |
1400 |
1150 |
1000 |
1100 |
1700 |
2150 |
2000 |
1650 |
||
|
КПД |
0,94 |
0,94 |
0,94 |
||||||||||||||
|
Масса, кг, не более |
185 |
320 |
405 |
||||||||||||||
|
Типоразмер редуктора |
КЦ1-400 |
КЦ1-500 |
||||||||||
|
Номинальное передаточное отношение |
6,3 |
10 |
14 |
20 |
28 |
6,3 |
10 |
14 |
20 |
28 |
||
|
Фактическое передаточное отношение |
6,29 |
9,65 |
13,6 |
19,3 |
27,3 |
6,29 |
9,65 |
13,6 |
19,3 |
27,3 |
||
|
Допускаемая радиальная консольная нагрузка, Н |
Входной |
1000 |
1000 |
2200 |
3300 |
4000 |
8000 |
8000 |
10000 |
13200 |
15500 |
|
|
Выходной |
21000 |
18000 |
18000 |
20000 |
21200 |
30000 |
25000 |
25000 |
28000 |
30000 |
||
|
Допускаемый крутячий момент на выходном валу, Нм |
Частота вращения входного вала, об/мин. |
600 |
3800 |
5800 |
5900 |
5220 |
4200 |
6300 |
9500 |
11500 |
9750 |
8200 |
|
1000 |
3400 |
5300 |
5360 |
4780 |
4000 |
6000 |
9000 |
10000 |
9000 |
7560 |
||
|
1500 |
3300 |
5000 |
5000 |
4500 |
3800 |
5700 |
9000 |
9000 |
8250 |
7100 |
||
|
КПД |
0,94 |
0,94 |
||||||||||
|
Масса, кг, не более |
980 |
1740 |
||||||||||

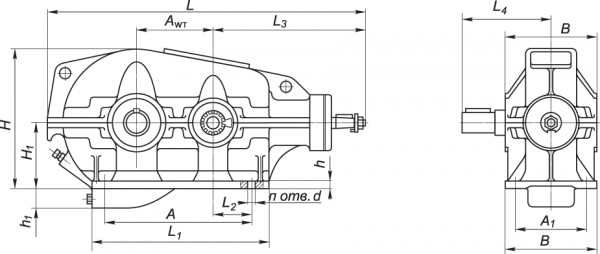

Габаритные и присоединительные размеры редукторов КЦ1
|
Редуктор |
Aw т |
A |
A 1 |
B |
H |
H 1 |
h |
h 1 |
L |
L 1 |
L 2 |
L 3 |
L 4 |
d |
п |
|
КЦ1-200 |
200 |
375 |
250 |
300 |
435 |
225 |
20 |
- |
900 |
480 |
85 |
460 |
247 |
17 |
4 |
|
КЦ1-250 |
250 |
480 |
325 |
375 |
515 |
265 |
25 |
- |
1170 |
600 |
120 |
625 |
320 |
22 |
4 |
|
КЦ1-300 |
300 |
545 |
350 |
450 |
607 |
315 |
25 |
- |
1275 |
680 |
120 |
625 |
385 |
22 |
6 |
|
КЦ1-400 |
400 |
810 |
450 |
526 |
705 |
320 |
35 |
95 |
1705 |
930 |
212 |
848 |
452 |
26 |
8 |
|
КЦ1-500 |
500 |
990 |
550 |
630 |
877 |
400 |
40 |
100 |
2085 |
1160 |
250 |
1030 |
544 |
33 |
8 |
Присоединительные размеры быстроходных валов редукторов КЦ1
|
Редуктор |
быстроходный вал (конический) |
|||||
|
d |
d 1 |
l |
l 1 |
b |
t |
|
|
КЦ1-200 |
40 |
М24х2,0 |
110 |
82 |
10 |
20,9 |
|
КЦ1-250 |
50 |
М36х3,0 |
110 |
82 |
12 |
26 |
|
КЦ1-300 |
50 |
М36х3,0 |
110 |
82 |
12 |
26 |
|
КЦ1-400 |
60 |
М42х3,0 |
140 |
105 |
16 |
31,4 |
|
КЦ1-500 |
90 |
М64х4,0 |
170 |
130 |
22 |
46,8 |
Присоединительные размеры тихоходных валов редукторов КЦ1
|
Редуктор |
тихоходный вал (цилиндрический) |
|||
|
d 2 |
l 2 |
b 1 |
t 1 |
|
|
КЦ1-200 |
45 |
80 |
14 |
48,5 |
|
КЦ1-250 |
55 |
110 |
16 |
59 |
|
КЦ1-300 |
70 |
140 |
20 |
74,5 |
|
КЦ1-400 |
90 |
170 |
25 |
95 |
|
КЦ1-500 |
110 |
210 |
28 |
116 |
Присоединительные размеры тихоходного вала в виде зубчатой муфты
|
Редуктор |
b |
d |
d 1 |
L |
l |
l 1 |
Зацепление |
|
|
m |
z |
|||||||
|
КЦ1-200 |
20 |
126 |
80 |
219 |
14 |
45 |
3 |
40 |
|
КЦ1-250 |
25 |
150 |
90 |
267 |
14 |
48 |
3 |
48 |
|
КЦ1-300 |
25 |
174 |
110 |
325 |
14 |
55 |
3 |
56 |
|
КЦ1-400 |
35 |
232 |
140 |
370 |
14 |
60 |
4 |
56 |
|
КЦ1-500 |
35 |
232 |
140 |
422 |
14 |
60 |
4 |
56 |
Вариант сборки
Пример условного обозначение при заказе редуктора КЦ1
Редуктор КЦ1-250-10-42-Ц-У2, ТУУ 28.1-37359296-002:2013
КЦ1- тип редуктора
1 — количество цилиндрических ступеней
250 — межосевое расстояние, мм
10 — номинальное передаточное отношение
42 — вариант сборки
Ц — исполнение конца выходного вала
У2 — климатическое исполнение и категория размещения
